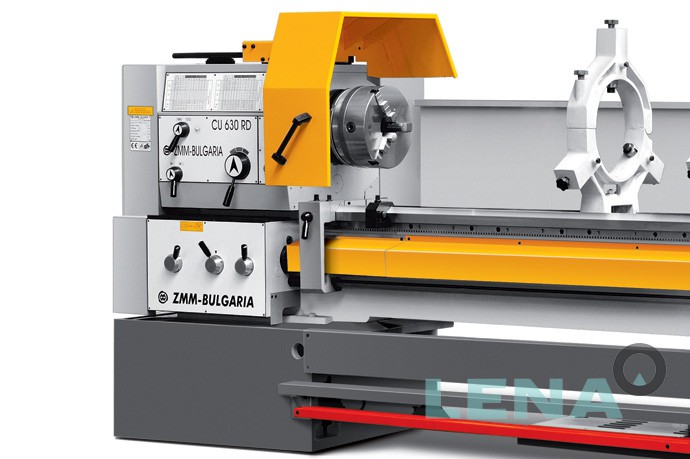

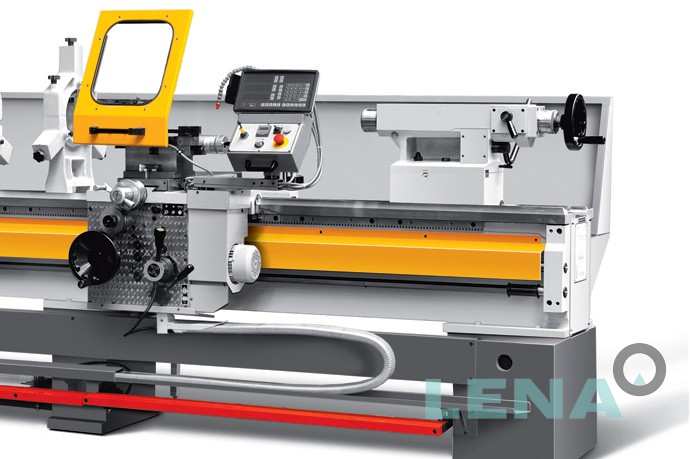

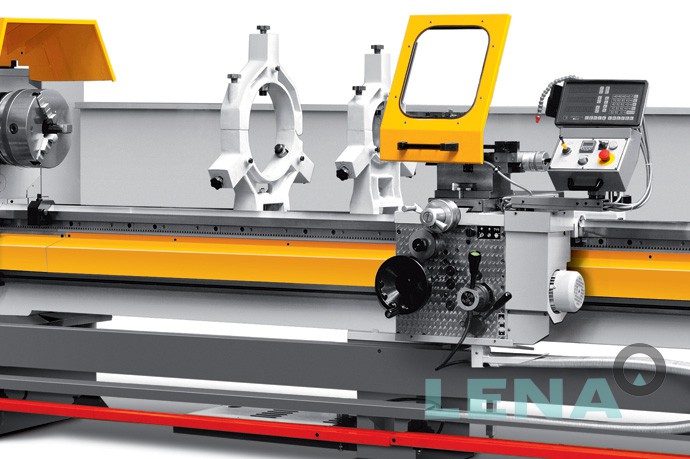

Инверторен струг CU730RD

Струг модел	CU730RD
Височина на центрите	mm	365
Диаметър над направляващите	mm	730
Диаметър над супорта	mm	500
Разстояние между центрите	mm	1000;1500;2000; 3000;4000;5000

Описание

Инверторен струг CU730RD

За разлика от универсалните стругове, тук регулирането на оборотите става безстепенно чрез употребата на честотен инвертор.

Възможно е осигуряването на „Постоянна скорост на рязане” (V-const), тоест скоростта на рязане се запазва при изменение на обработваемия диаметър, с което се постига по-висока точност и гладкост на повърхнината. По желание на клиента машините могат да се изпълнят с отчитане на линейното преместване и позициониране, посредством монтаж на цифрова индикация.

ТЕХНИЧЕСКА СПЕЦИФИКАЦИЯ НА ИНВЕРТОРЕН СТРУГ CU730RD			CU730RD
ОБЩИ РАЗМЕРИ	Височина на центрите	mm	365
	Диаметър над направляващите	mm	730
	Диаметър над напречната шейна	mm	500
	Диаметър при свален мост	mm	930
	Широчина на направляващите	mm	400
	Разстояние между центрите	mm	1000; 1500; 2000; 3000; 4000; 5000
ШПИНДЕЛ	Преден край на шпиндела dim 55027	No	11
	Отвор на шпиндела	mm	103
	Конус на шпшндела	Metric	120
ГЛАВНО ЗАДВИЖВАНЕ	Броя на оборотните степени		Infinitely variable in 3 sub-ranges
	Обхват на оборотите в диапазоните	rpm	16-63; 63-250; 315-1250
	Мощност на главния двигател	kw	11
ПОДАВАНИЯ	Брой на подаванията		120
	Обхват на надлъжните подавания	mm/rev	0,04 – 12
	Обхват на напречните подавания	mm/rev	0,02 – 6
РЕЗБИ	Брой на резбите		64
	Обхват на милимитровите резби	mm	0,5 – 120
	Обхват на цоловите резби	Tpi	60 – ¼
	Обхват на модулните резби	Module	0,125 – 30
	Обхват на диаметрал-питчовите резби	DP	240 – 1
СУПОРТ	Ход на напречната шейна	mm	390
	Ход на горната шейна	mm	130
ЗАДНО СЕДЛО	Диаметър на пинолата	mm	90
	Конус на пинолата	Morse	No.5
	Ход на пинолата	mm	230
МАСА	За РМЦ 2000мм	kg	3500
