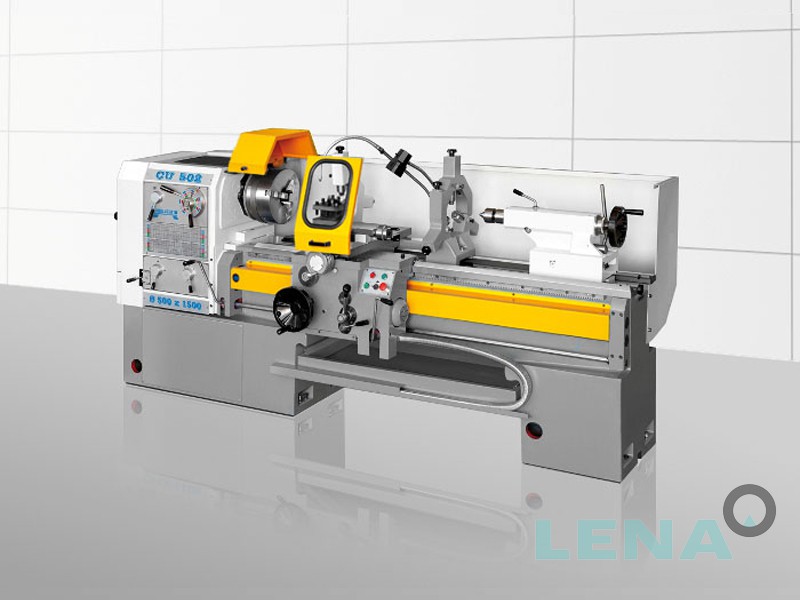

Универсален струг CU502
Универсален струг CU502
| Височина на центрите | 260 mm |
| Диаметър над направляващите | 520 mm |
| Диаметър над супорта | 320 mm |
| Разстояние между центрите | 1000,1500,2000 3000,4000, 5000,6000 mm |
| Ширина на направляващите | 400 mm |
Универсален струг CU502
| ТЕХНИЧЕСКИ ДАННИ НА УНИВЕРСАЛЕН СТРУГ CU502 | ||
| Височина на центрите | мм | 260 |
| Разстояние между центрите | мм | 1000-1500-2000-3000-4000-5000-6000 |
| Максимален диаметър на обработка | мм | |
| над направляващите | 520 | |
| над супорта | 320 | |
| при свален мост | 710 | |
| Ширина на направляващите | мм | 400 |
| ВРЕТЕНО | ||
| Преден карай на вретеното: | ||
| по DIN55027 | №8, №11 | |
| по ASA | №8, №11 | |
| Отвор на вретеното | мм | Ф72,Ф80,Ф104 |
| Брой оборотни степени | бр. | 18 |
| Оборотен обхват | об/мин | 11,2-2000 |
| ПОДАВАНИЯ-РЕЗБИ | ||
| Брой на подаванията | бр. | 144 |
| Обхват на подавания | ||
| надлъжни | мм/об | 0.039-24 |
| напречни | мм/об | 0.0195-12 |
| Резби | бр. | 288(4x72) |
| метрична | мм | 0,5-240 |
| цолова | нав/1" | 60-1/8 |
| модулна | m | 0,125-60 |
| диаметралпитчова | DP | 240-0,5 |
| ход на напречната шейна | 310 | |
| ход на кръстатия супорт | 140 | |
| ЗАДНО СЕДЛО | ||
| Диаметър на пинолата | мм | 75 |
| Ход на пинолата | мм | 250 |
| Конус на пинолата | Morse | МК5 |
| ДВИГАТЕЛИ | ||
| Главен двигател | kW | 7,5 (11) |
| Двигател за бърз ход | kW | 0,55 |
| Двигател за хидроагрегат | kW | 0,12 |
| Двигател за охлаждане | kW | 0,09 |
| ДОПЪЛНИТЕЛНИ КОНСТРУКТИВНИ ИЗМЕНЕНИЯ | ||
| *Възможност за цолово изпълнение на машината. | ||
| *Машините могат да бъдат СЕ или нормално изпълнение. | ||
| *По желание на клиента може да се поставя допълнително цифровa индикаторна система и крачна спирачка. |
||
| ГАБАРИТНИ РАЗМЕРИ | ||
| Широчина | мм | 1250 |
| Височина | мм | 1490 |
| Дължина | мм | |
| РМЦ 1000 | 2550 | |
| РМЦ 1500 | 3050 | |
| РМЦ 2000 | 3550 | |
| РМЦ 3000 | 4550 | |
| РМЦ 4000 | 5550 | |
| РМЦ 5000 | 6550 | |
| РМЦ 6000 | 7550 | |
| МАСА | ||
| РМЦ 1000 | кг | 2880 |
| РМЦ 1500 | кг | 3120 |
| РМЦ 2000 | кг | 3360 |
| РМЦ 3000 | кг | 4030 |
| РМЦ 4000 | кг | 4600 |
| РМЦ 5000 | кг | 5210 |
| РМЦ 6000 | кг | 5710 |
