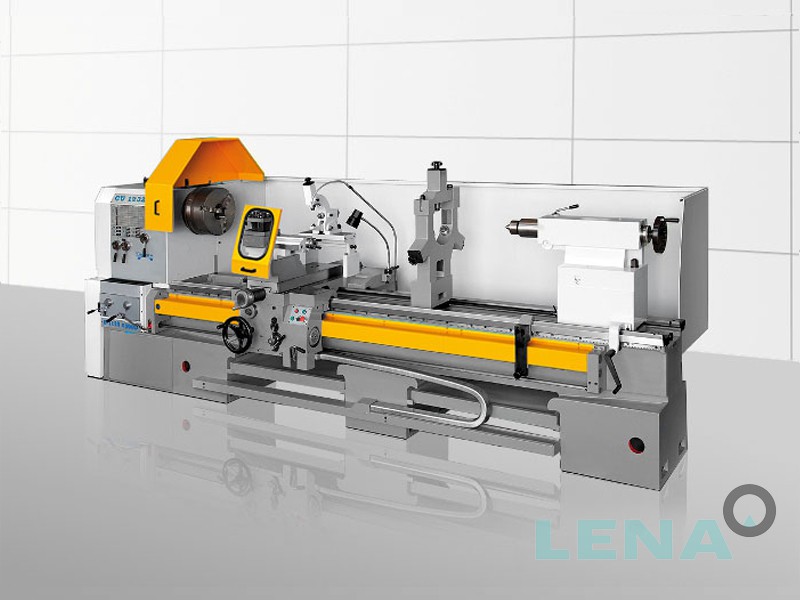

Универсален струг CU1332
Универсален струг CU1332
| Височина на центрите | 667 mm |
| Диаметър над направляващите | 1330 mm |
| Диаметър над супорта | 1010 mm |
| Разстояние между центрите | 1000,1500,2000 3000, 4000, 5000, 6000 mm |
| Ширина на направляващите | 560 mm |
Универсален струг CU1332
| ТЕХНИЧЕСКИ ДАННИ НА УНИВЕРСАЛЕН СТРУГ CU1332 | ||
| Височина на центрите | мм | 667 |
| Разстояние между центрите | мм | 1000-1500-2000-3000-4000-5000-6000 |
| Максимален диаметър на обработка | мм | |
| над направляващите | 1330 | |
| над супорта | 1010 | |
| при свален мост | 1500 | |
| Ширина на направляващите | мм | 560 |
| ВРЕТЕНО | ||
| Преден карай на вретеното: | ||
| по DIN55027 | №11; №15 | |
| Отвор на вретеното | мм | Ф113; Ф133; Ф153 |
| Брой оборотни степени | бр. | 18 |
| Оборотен обхват | об/мин | 5,6-1000 |
| ПОДАВАНИЯ-РЕЗБИ | ||
| Брой на подаванията | бр. | 128 |
| Обхват на подавания | ||
| надлъжни | мм/об | 0.039-12 |
| напречни | мм/об | 0.0195-6 |
| Резби | бр. | 256(4x64) |
| метрична | мм | 0,5-120 |
| цолова | нав/1" | 60-1/4 |
| модулна | m | 0,125-30 |
| диаметралпитчова | DP | 240-1 |
| ход на напречната шейна | 700 | |
| ход на кръстатия супорт | 250 | |
| ЗАДНО СЕДЛО | ||
| Диаметър на пинолата | мм | 125 |
| Ход на пинолата | мм | 265 |
| Конус на пинолата | Morse | МК6 |
| ДВИГАТЕЛИ | ||
| Главен двигател | kW | 15; 18.5 |
| Двигател за бърз ход | kW | 0,55 |
| Двигател за хидроагрегат | kW | 0,12 |
| Двигател за охлаждане | kW | 0,09 |
| ДОПЪЛНИТЕЛНИ КОНСТРУКТИВНИ ИЗМЕНЕНИЯ | ||
| *Възможност за цолово изпълнение на машината. | ||
| *Машините могат да бъдат СЕ или нормално изпълнение. | ||
| *По желание на клиента може да се поставя допълнително цифровa индикаторна система и крачна спирачка. |
||
| ГАБАРИТНИ РАЗМЕРИ | ||
| Широчина | мм | 2140 |
| Височина | мм | 2090 |
| Дължина | мм | |
| РМЦ 1000 | 3000 | |
| РМЦ 1500 | 3500 | |
| РМЦ 2000 | 4000 | |
| РМЦ 3000 | 5000 | |
| РМЦ 4000 | 6000 | |
| РМЦ 5000 | 7000 | |
| РМЦ 6000 | 8000 | |
| МАСА | ||
| РМЦ 1000 | кг | 5620 |
| РМЦ 1500 | кг | 6020 |
| РМЦ 2000 | кг | 6320 |
| РМЦ 3000 | кг | 7020 |
| РМЦ 4000 | кг | 8320 |
| РМЦ 5000 | кг | 9620 |
| РМЦ 6000 | кг | 10380 |
